Smälta kondensatorer förklarade: grundorsaker, förebyggande tips och korrigeringar

Vad är smälta kondensatorer och varför de spelar roll

Smält kondensatorer är kondensatorer som har fysiskt deformerat, läckt eller delvis smälts på grund av överdriven värme, elektrisk stress eller långvarig överbelastning. I elektroniska kretsar lagrar och släpper kondensatorer elektrisk energi, filterbrus och stabiliserar spänning. När de misslyckas med att smälta kan konsekvenserna variera från minskad prestanda till fullständig enhetsfel.

Hur smält kondensatorer förekommer

• Överhettning : Långvariga höga temperaturer mjuknar eller deformerar kondensatorhöljet, särskilt i dåligt ventilerade enheter.
• Överbelastning : Tillämpning av spänning över det nominella värdet påskyndar intern uppvärmning och materialuppdelning.
• Långvarig stress : Kontinuerlig drift nära maximal nominell kapacitet förkortar livslängden.

Typiska tecken på smält kondensatorer

• Utbuktning eller deformerat hölje
• Synlig smält plast eller läckt elektrolyt
• Brännmärken nära kondensatorterminaler
• Ovanlig brummande, flimrande eller instabilitet i enheten

Varför smälta kondensatorer spelar roll

• Elektrisk säkerhet : Smält kondensatorer kan kortsluta, orsaka gnistor eller brandrisker.
• Enhetens tillförlitlighet : En enda misslyckad kondensator kan destabilisera hela kretsen.
• Reparationskostnader : Att ignorera tidiga tecken kan leda till skador i omgivande komponenter.

Kondensatorparameterjämförelse: frisk kontra smält

Förstå smältkondensatorer: orsaker, förebyggande och lösningar

Smält kondensatorer är en vanlig felpunkt i elektroniska kretsar, ofta orsakade av överdriven värme, spänningsspänning eller miljöfaktorer. För att förlänga livslängden för elektroniska enheter och förhindra kostsamma reparationer är det viktigt att förstå varför kondensatorer smälter, hur man kan förhindra den och vilka lösningar som finns tillgängliga.

Orsaker till smält kondensatorer

• Överhettning från dålig ventilation : Begränsat luftflöde inuti enheter kan orsaka att värmen byggs upp och mjukgör kondensatorns hölje. Långvarig drift i miljöer över 40 ° C accelererar nedbrytning.
• Överskridande spänningsvärden : Applicering av spänning utöver kondensatorns nominella maximala ökar intern spänning, vilket leder till överdriven läckström och lokal uppvärmning.
• Hög rippelström : Rippelström utöver den nominella gränsen ger ytterligare värme, vanligt i strömförsörjningskretsar som saknar korrekt filtrering.
• Materialnedbrytning över tiden : Elektrolyttorkning, nedbrytning av isolering och tätning kan orsaka smältning under belastning.

Förebyggande av smälta kondensatorer

Lösningar för smält kondensatorer

• Inspektion och diagnos : Använd en multimeter- eller ESR -mätare för att bekräfta prestanda och kontrollera om de omgivande värmeskadorna.
• Säker borttagning : Urladdning kondensatorn helt innan avfallet; Undvik överhettning av PCB.
• Ersättning : Välj kondensatorer med lika eller högre spännings- och temperaturbetyg, med högre rippelströmtolerans för kraftkretsar.
• Validering efter reparation : Testspänningsstabilitet och rippelundertryckning, övervakningstemperatur under tidig drift.

Hur man diagnostiserar smältkondensatorer effektivt

Diagnosering smält kondensatorer Kräver både visuell inspektion och elektriska tester för att bekräfta nedbrytning av prestanda. Tidig upptäckt kan förhindra ytterligare kretsskador och minska reparationskostnaderna.

Steg 1: Visuell inspektion

• Kontrollera om den fysiska deformationen : Utbuktande toppar, snedställda höljen eller smält plast indikerar överhettning.
• Leta efter läckage eller brännmärken : Läckt elektrolyt eller mörkare PCB -områden antyder allvarligt fel.
• Utvärdera komponenter i närheten : Värme från en smält kondensator kan skada motstånd, dioder eller IC: er.

Steg 2: Elektrisk testning

• Kapacitansmätning : Jämför det uppmätta värdet med den nominella kapacitansen. En minskning utöver 20% är ett tecken på försämring.
• Equivalent Series Resistance (ESR) -kontroll : Hög ESR ökar värmeproduktionen och minskar effektiviteten.
• Läckströmtest : Överdriven läckage indikerar intern uppdelning.

Steg 3: In-Circuit vs. out-of-circuit-testning

• I krets : Snabbare, men andra komponenter kan påverka avläsningar.
• Ur krets : Mer exakt, rekommenderas för kritiska kretsar.

Diagnostisk parameterjämförelse

Steg 4: Bekräfta felet

• Om både fysiska och elektriska test bekräftar avvikelser, ersätt kondensatorn.
• För gränsfall, övervakningstemperatur under drift för att fånga tidiga misslyckanden.

Förebyggande tips för att undvika smältkondensatorer

Förebyggande smält kondensatorer är viktigt för att säkerställa stabilitet, säkerhet och livslängd för elektroniska system. Genom att kontrollera driftsförhållandena, välja kvalitetskomponenter och följa bästa praxis kan du avsevärt minska risken för kondensatorfel.

1. Använd högkvalitativa kondensatorer

Att välja kondensatorer från pålitliga tillverkare är det första steget till förebyggande. Med över 40 års erfarenhet, Jiande Antai Power Capacitor Co., Ltd . specialiserat på Induktionsuppvärmning och smältkondensatorer , DC -filterkondensatorer och högspänningskondensatorer . Deras ISO9001- och CE -certifierade produkter säkerställer konsekventa prestanda under krävande förhållanden.

2. Håll säkra driftstemperaturer

• Håll omgivningstemperaturen under 40 ° C för de flesta applikationer; Helst cirka 25 ° C.
• Använd kylflänsar, kylfläktar eller ventilationsöppningar för att förbättra värmeavledningen.
• Undvik att placera kondensatorer nära komponenter med hög värme.

3. Spänning och strömavdrag

• Driva kondensatorer på 70–80% av deras maximala nominella spänning för förlängd livslängd.
• Håll krusningen aktuell inom 80% av nominell kapacitet för att förhindra intern uppvärmning.

4. Regelbundet underhåll och inspektion

• Utföra årliga kontroller för kapacitans, ESR och fysiskt tillstånd .
• Byt ut kondensatorer som visar utbuktning, smältande eller höga ESR -värden innan det totala felet inträffar.

5. Miljöskydd

• Undvik exponering för fukt, frätande gaser eller dammansamling.
• För miljöer med hög humor, använd kondensatorer med fuktbeständiga mönster.

Tekniska parameterriktlinjer för förebyggande

Jiande Antai Power Capacitor Co., Ltd . ger inte bara högpresterande kondensatorer utan erbjuder också Anpassade lösningar för specifika industriella behov. Med avancerad tillverkningsutrustning, importerade råvaror och ett skickligt FoU -team, säkerställer företaget att sina produkter uppfyller högsta kvalitets- och säkerhetsstandarder. Genom att kombinera val av kvalitetskomponent med korrekt användningspraxis kan du effektivt förhindra smältkondensatorer och säkerställa långsiktig systemtillförlitlighet.

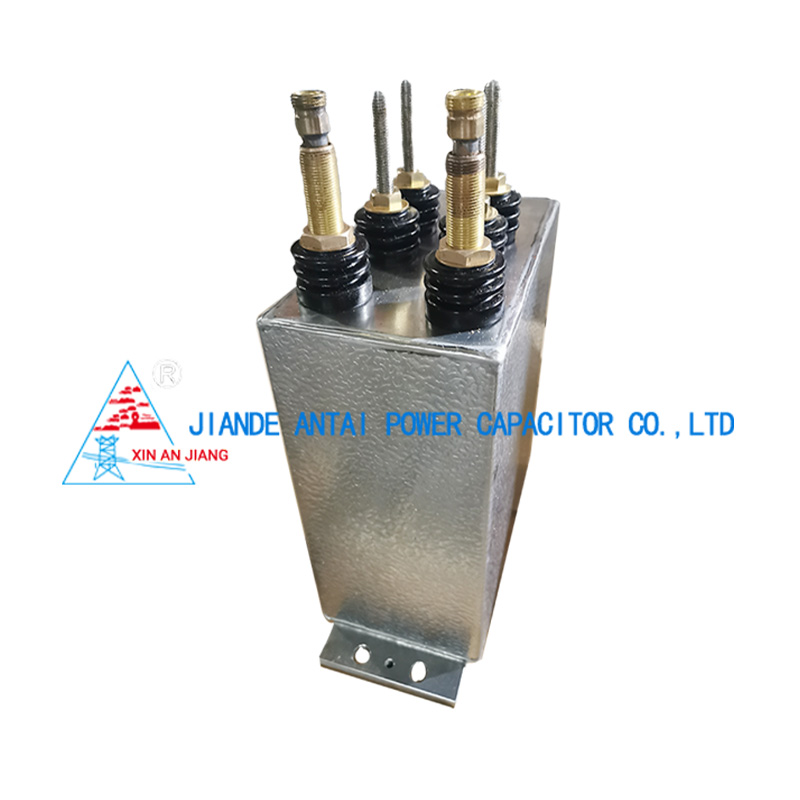

4,0KV 600Hz induktionsugnar Vattenkylda kondensatorer
