En omfattande guide till DC -filmkondensatorer: urval, applikationer och fördelar

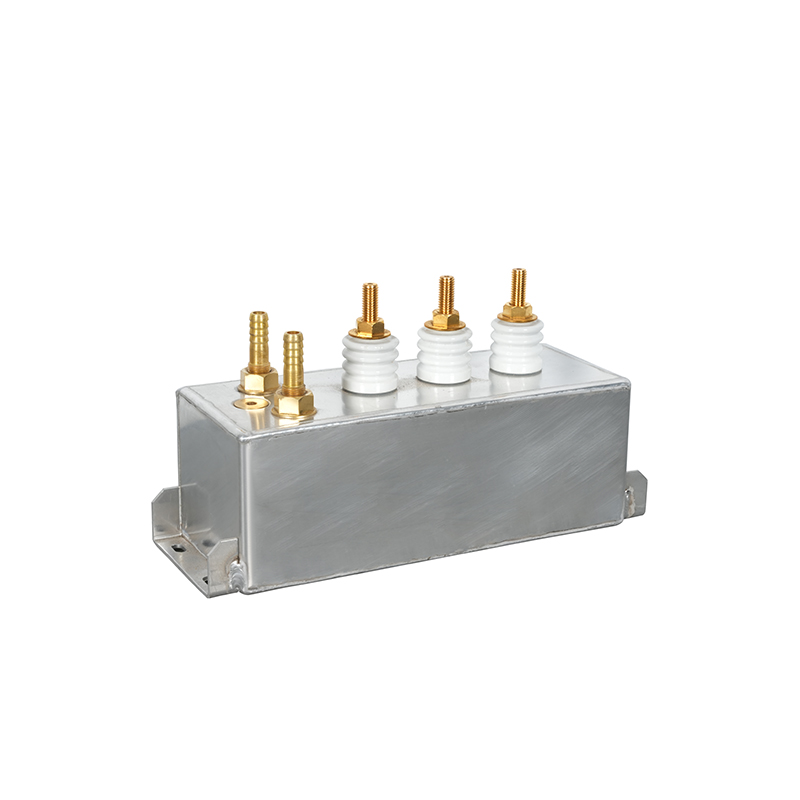

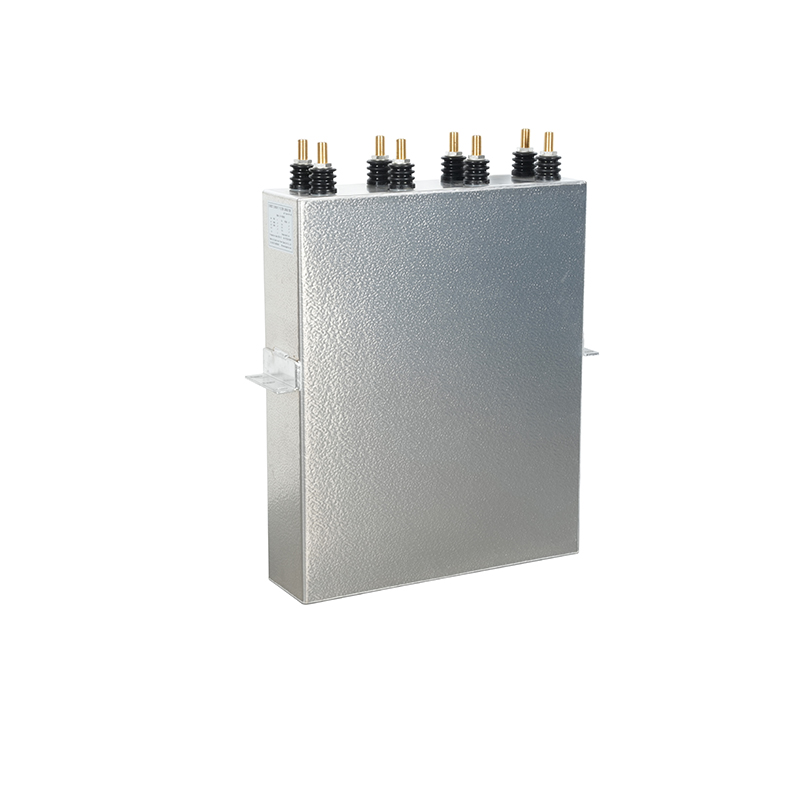

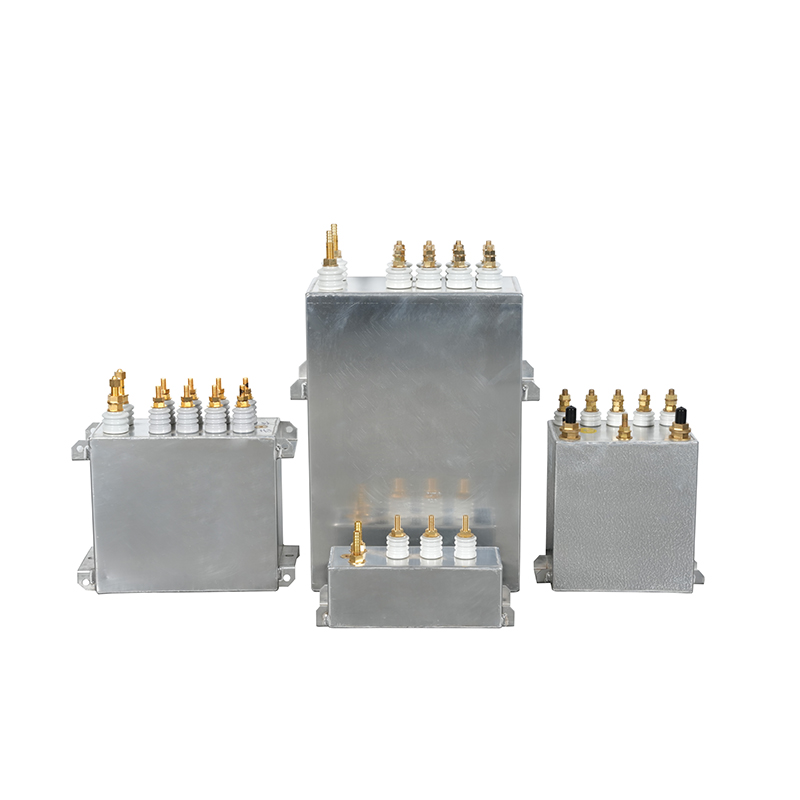

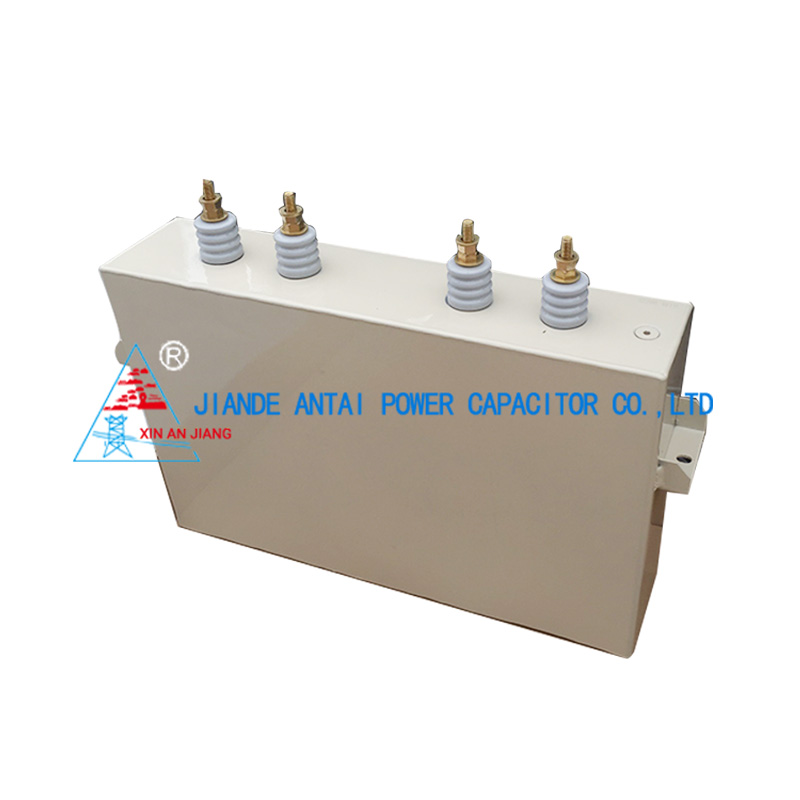

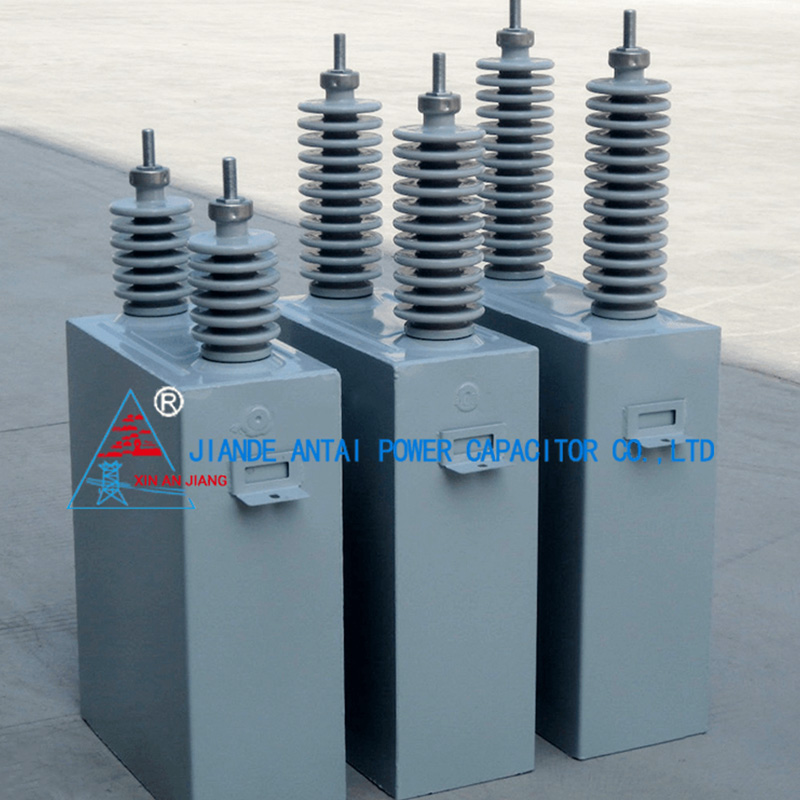

Förstå DC -filmkondensatorer och deras kärnfunktionalitet

DC -filmkondensatorer representerar en kritisk kategori av passiva elektroniska komponenter specifikt konstruerade för användning i likströmskretsar (DC). Till skillnad från deras elektrolytiska motsvarigheter använder dessa kondensatorer en tunn plastfilm som deras dielektriska material, som är noggrant metalliserat eller utrustat med folieelektroder. Denna grundläggande konstruktion är källan till deras kända stabilitet, tillförlitlighet och utmärkta elektriska egenskaper. De är nödvändiga i en stor mängd applikationer, från filtrering och brusundertryckning till energilagring och snubberkretsar. Termin DC Film kondensatortillverkning Ange en specialiserad produktionsanläggning som ägnas åt den exakta tekniken och tillverkningen av dessa komponenter, med fokus på sträng kvalitetskontroll för att uppfylla de krävande kraven i modern elektronik. Att förstå de inre egenskaperna hos dessa kondensatorer är det första steget mot att utnyttja deras fulla potential i någon design.

Nyckelegenskaper

Prestandan för en DC -filmkondensator definieras av flera viktiga elektriska egenskaper som ingenjörer noggrant måste överväga under urvalsprocessen. Dessa parametrar påverkar direkt hur kondensatorn kommer att bete sig inom en krets och om den kommer att utföra sin avsedda funktion effektivt över hela sin operativa livslängd.

• Kapacitansvärde och tolerans: Detta indikerar mängden elektrisk energi som kondensatorn kan lagra. Filmkondensatorer finns i ett brett spektrum av värden, vanligtvis från picofarader (PF) till mikrofarader (μF). Tolerans specificerar den tillåtna avvikelsen från det angivna nominella kapacitansvärdet, som ofta är tätt för filmtyper (t.ex. ± 1%, ± 5%).
• Nominell spänning (likströmsspänning): Detta är den maximala kontinuerliga likspänningen som kan appliceras på kondensatorn utan att riskera nedbrytning. Det är avgörande att välja en kondensator med en spänningsgrad som överskrider den maximala förväntade spänningen i kretsen, inklusive eventuella transienter eller spikar, för att säkerställa långvarig tillförlitlighet.
• Dissipationsfaktor (df) eller solbränna Δ: Denna parameter mäter den inneboende energiförlusten inom kondensatorn. En lägre spridningsfaktor är alltid önskvärd, eftersom den indikerar högre effektivitet och mindre självuppvärmning, vilket är särskilt viktigt i högfrekventa eller högeffektiva tillämpningar.
• Isoleringsmotstånd (IR): Detta mäter motståndet hos det dielektriska materialet mot läckström. En hög isoleringsmotstånd är ett kännetecken för kvalitetsfilmkondensatorer, vilket säkerställer minimal energiförlust genom läckage över tid.
• Equivalent Series Resistance (ESR): Även om det vanligtvis är mycket lågt i filmkondensatorer, är ESR det effektiva motståndet i serie med kondensatorn som står för alla förluster. Låg ESR är avgörande för applikationer som involverar höga rippelströmmar, till exempel vid växling av strömförsörjning.

Välja rätt DC -filmkondensator för ditt projekt

Att välja den optimala DC -filmkondensatorn är en nyanserad process som sträcker sig utöver att helt enkelt matcha kapacitans och spänningsgraderingar. Det innebär en djup förståelse av applikationens miljö, elektriska spänningar och förväntningar på prestanda. Ett misstag i urvalet kan leda till för tidigt fel, felfunktion eller ineffektiv drift. Därför krävs ett systematiskt tillvägagångssätt som väger fördelarna och begränsningarna för olika dielektriska filmer mot projektets specifika krav. Det här avsnittet kommer att vägleda dig genom de kritiska beslutsfaktorerna, vilket hjälper dig att navigera i urvalsprocessen med förtroende och se till att den komponent du väljer inte bara passar schematiska utan också utmärker sig i dess verkliga operation.

Jämförelse av vanliga dielektriska filmtyper

Typen av plastfilm som används som dielektrik är den primära differentieraren bland olika DC -filmkondensatorer. Varje material erbjuder en unik uppsättning avvägningar mellan kostnad, storlek, elektriska egenskaper och temperaturstabilitet. Följande tabell ger en jämförande översikt över de vanligaste dielektriska filmerna som används i branschen. Denna jämförelse är avgörande för att göra ett informerat val, eftersom det dielektriska dikterar kondensatorns grundläggande beteende.

Tabellen nedan beskriver de viktigaste skillnaderna mellan polyester (PET), polypropen (PP), polyeten naftalat (PEN) och polyfenylensulfid (PPS). Till exempel, medan Polyester erbjuder en god balans mellan kostnad och prestanda för allmänna likströmsapplikationer, är polypropen överlägsen för högfrekventa och högeffektiva användningar på grund av dess extremt låga spridningsfaktor. Omvänt ger polyeten naftalat bättre temperaturstabilitet än polyester, vilket gör det lämpligt för mer krävande miljöer.

Denna detaljerade jämförelse visar att det inte finns någon enda "bästa" dielektrisk; Valet är helt applikationsberoende. Att förstå dessa materiella egenskaper är en grundläggande aspekt av det arbete som görs på alla ansedda DC Film kondensatortillverkning , där fokus ligger på att matcha rätt material till klientens behov.

Miljö- och operativa överväganden

Utöver de elektriska specifikationerna spelar den fysiska driftsmiljön en viktig roll i livslängden och tillförlitligheten hos en DC -filmkondensator. Faktorer som omgivningstemperatur, luftfuktighet, mekanisk stress och lödförhållanden måste utvärderas noggrant.

• Temperaturområde: Varje kondensator är klassad för ett specifikt driftstemperaturområde. Det är viktigt att säkerställa att detta intervall omfattar både driftstemperaturen för stabil tillstånd och eventuella potentiella termiska spikar i utrustningen. Långvarig exponering för temperaturer utöver betyg kommer drastiskt att förkorta komponentens liv.
• Luftfuktighet och hårda miljöer:
• För applikationer som utsätts för hög luftfuktighet eller frätande atmosfärer är kondensatorer med robust inkapsling (t.ex. epoxihartsbeläggning, hermetiskt förseglade metallfall) för att förhindra fuktinträngning, vilket kan förnedra dielektriska egenskaper och leda till katastrofala fel.
• Mekanisk robusthet: Konstruktionen av kondensatorn måste motstå de mekaniska vibrationerna och chockerna i dess tillämpning. Till exempel kräver kondensatorer i fordons- eller flyg- eller rymdsystem specialdesignade leder och intern konstruktion för att förhindra brott.
• Tapplighetskrav: I säkerhetskritiska applikationer kan kondensatorer behöva uppfylla specifika brandfarlighetsbedömningar (t.ex. UL 94 V-0) för att förhindra utbredning av brand i händelse av ett komponentfel.

Att ta itu med dessa överväganden i förväg är avgörande för Hur man väljer en DC -länkfilmkondensator För långsiktig tillförlitlighet kommer att säkerställa att den valda komponenten kommer att fungera konsekvent under hela den förväntade livslängden för slutprodukten.

Primära applikationer och användningsfall i modern elektronik

Den unika kombinationen av egenskaper som erbjuds av DC -filmkondensatorer gör dem till valet i ett mångfaldigt spektrum av elektroniska system. Deras förmåga att hantera höga spänningar, uppvisa låga förluster och upprätthålla stabilitet under varierande förhållanden låser upp funktionaliteter som är svåra att uppnå med andra kondensatortekniker. Från omvandlingen och kontrollen av kraft till en exakta bearbetning av signaler, dessa kondensatorer tystar tyst teknisk framsteg i olika branscher. Det här avsnittet fördjupar de mest betydande applikationsområdena och illustrerar varför en djup förståelse av dessa användningsområden är avgörande för alla designingenjörer eller upphandlingsspecialist som arbetar med en DC Film kondensatortillverkning .

Strömförsörjning och konverteringssystem

Det kanske mest omfattande applikationsområdet för DC -filmkondensatorer ligger inom kraftelektronik. De är grundläggande komponenter i strömförsörjning av switch-mode (SMP), inverterare, omvandlare och motoriska enheter. I dessa system utför de flera kritiska funktioner som är viktiga för effektiv och stabil drift.

• DC-länkkondensatorer: I inverterare och omvandlare som byter likström till AC eller till en annan likspänning är DC-länkkondensatorn placerad mellan likriktaren och invertersteget. Dess primära roll är att stabilisera DC -busspänningen genom att absorbera och leverera höga krusningsströmmar och därmed minimera spänningsfluktuationer. Detta är en krävande applikation som kräver kondensatorer med låg ESR och ESL för att hantera de höga krusningsströmmarna utan överdriven uppvärmning.
• Ingångs-/utgångsfiltrering: Filmkondensatorer används på både ingångs- och utgångsstegen för kraftförsörjning för att filtrera bort elektromagnetisk störning (EMI) och högfrekventa brus. Detta säkerställer efterlevnad av elektromagnetiska kompatibilitetsbestämmelser (EMC) och ger ren kraft till känsliga nedströmskomponenter.
• Snubberkretsar: Används över omkopplingsanordningar som IGBT: er och MOSFET: er, snubberkondensatorer skyddar dessa halvledare genom att begränsa hastigheten för spänningshastighet (DV/DT) och undertrycka spänningsspikar som inträffar under växlingsövergångar. Denna applikation kräver kondensatorer med utmärkta självhelande egenskaper och hög pulshanteringsförmåga.

Urvalsprocessen för Högspänning DC Filmkondensatorapplikationer I kraft är elektronik särskilt rigorös, med fokus på pulsstyrka, RMS nuvarande hantering och termisk hantering för att säkerställa oöverträffad tillförlitlighet i kritisk infrastruktur.

Avancerade och nischapplikationer

Utöver mainstream -kraftelektronik möjliggör de överlägsna egenskaperna hos filmkondensatorer deras användning i flera avancerade och nischfält där prestanda inte kan komprometteras.

Förnybara energisystem

I solenergi-fotovoltaik (PV) inverterare och vindkraftkonverterare används DC-filmkondensatorer i DC-länkkretsen. De måste arbeta pålitligt i decennier under fluktuerande effektnivåer och ofta i utmanande miljöförhållanden. Deras långa livslängd och stabilitet gör dem perfekt för dessa gröna energiapplikationer, där underhåll och ersättning är kostsamma och oönskade.

Elektriska och hybridfordon (EV/HEV)

Drivkraften hos elektriska fordon förlitar sig starkt på högpresterande DC-filmkondensatorer. De används i de viktigaste dragkrafterna som driver motorerna, i ombordladdare och i DC-DC-omvandlare. Här måste de visa exceptionella prestanda under huvens högtemperaturmiljö och ha den mekaniska integriteten för att motstå konstant vibration. Detta är ett viktigt område där frågan om Filmkondensator vs keramisk kondensator för hög frekvens är avgjort till förmån för filmtyper på grund av deras högre kapacitansstabilitet och spänningshantering.

Pulserad kraft och medicinsk utrustning

Applikationer som defibrillatorer, MR -maskiner och lasersystem kräver kondensatorer som kan urladda en mycket stor mängd energi på extremt kort tid. Specialiserade DC -filmkondensatorer, ofta med metalliserade elektrodkonstruktioner, är konstruerade för att möta dessa intensiva pulsavladdningskrav säkert och upprepade gånger.

Fördelar jämfört med alternativ kondensatorteknologier

Vid utformning av en krets har ingenjörer ett val bland flera kondensatorteknologier, främst keramiska, elektrolytiska (aluminium och tantal) och film. Var och en har sin plats, men DC -filmkondensatorer erbjuder en övertygande uppsättning fördelar som gör dem till den föredragna lösningen i många scenarier. Att förstå dessa fördelar är nyckeln till att uppskatta deras värdeförslag och motiverar deras specifikation i mönster där prestanda, livslängd och säkerhet är av största vikt. Denna jämförande analys kommer att lyfta fram varför filmkondensatorer ofta överträffar sina alternativ och ger en tydligare grund för sitt val.

Film kontra keramiska kondensatorer (MLCC)

Multilags keramiska kondensatorer (MLCC) är populära för deras lilla storlek och utmärkta högfrekventa svar. Men för många likströmsapplikationer har filmkondensatorer distinkta fördelar, särskilt när det gäller Filmkondensator vs keramisk kondensator för hög frekvens Strömmapplikationer.

• Kapacitansstabilitet: Keramiska kondensatorer, särskilt de som är gjorda med klass 2 -dielektrik (som x7R, x5R), uppvisar betydande kapacitansförändring med applicerad DC -förspänning och temperatur. Filmkondensatorer, särskilt polypropen, erbjuder anmärkningsvärt stabila kapacitansvärden under olika elektriska och miljömässiga förhållanden, vilket är avgörande för tidpunkt, filtrering och resonanskretsar.
• Spänningshantering: Medan högspänning MLCC finns, är filmkondensatorer i allmänhet lättare tillgängliga och kostnadseffektiva för högspänning DC-applikationer (t.ex. över 500V). De lider inte heller av mikrofoniken och piezoelektriska effekter som plågar keramiska kondensatorer.
• Tillförlitlighet och felläge: Filmkondensatorer är kända för sin "självhelande" egenskap, där en lokaliserad dielektrisk nedbrytning förångar den omgivande metalliseringen, isolerar felet och gör att kondensatorn kan fortsätta fungera. Keramiska kondensatorer kan misslyckas med kortslutning, vilket kan vara katastrofalt för kretsen.

Film kontra elektrolytiska kondensatorer

Aluminiumelektrolytiska kondensatorer väljs ofta för sin höga kapacitans per volym och kostnadseffektivitet. Ändå överträffar filmkondensatorerna dem i flera viktiga områden och motiverar deras användning i mer krävande applikationer.

• Livslängd och livstid: Elektrolytiska kondensatorer har en begränsad livslängd, ofta kvantifierad på tusentals timmar, eftersom deras elektrolyt gradvis torkar ut. Filmkondensatorer, som inte har någon flytande elektrolyt, har en exceptionellt lång driftsliv, som vanligtvis överstiger 100 000 timmar och är inte föremål för slitmekanismer på samma sätt.
• Elektrisk prestanda: Filmkondensatorer har en mycket lägre ekvivalent seriemotstånd (ESR) och lägre spridningsfaktor över ett brett frekvensområde. Detta gör dem mycket effektivare i applikationer med höga krusningsströmmar, minskar värmeproduktionen och förbättrar den totala systemeffektiviteten.
• Polaritet och tillförlitlighet: Elektrolytiska kondensatorer är polariserade, vilket innebär att de måste vara kopplade till rätt DC -polaritet eller så kommer de att misslyckas. Filmkondensatorer är icke-polariserade, förenklar installationen och eliminerar risken för felaktigt polarisationsfel. Dessutom gör den robusta konstruktionen av filmkondensatorer dem mindre mottagliga för chock och vibrationer.

Denna analys understryker varför för Lång livslängd DC Power Film Capacitor Krav, såsom inom industriell automatisering eller infrastruktur för förnybar energi, är filmteknologi det entydiga valet över elektrolytik.

Säkerställa tillförlitlighet och långsiktig prestanda

Att specificera en högkvalitativ DC-filmkondensator är bara en del av ekvationen för en framgångsrik design. Att säkerställa dess tillförlitlighet över produktens avsedda livslängd kräver noggrann uppmärksamhet på deration, installation och driftsförhållanden. Den inneboende robustheten hos filmkondensatorer kan äventyras genom felaktig användning, vilket leder till fältfel som lätt kunde ha förhindrats. Det här avsnittet beskriver bästa praxis och viktiga överväganden för att maximera prestanda och livslängd för dessa komponenter i dina elektroniska system. Att följa dessa riktlinjer är en praxis som förespråkas av alla ansedda DC Film kondensatortillverkning och är avgörande för att bygga hållbara och pålitliga produkter.

Den kritiska praxis för spänning och temperaturerering

Deration är praxis att driva en komponent under dess maximala nominella gränser för att förbättra tillförlitligheten och förlänga dess livslängd. För DC -filmkondensatorer är de två mest kritiska parametrarna för att datas spänning och temperatur.

• Spänningsderating: Det är en standard och starkt rekommenderad praxis att tillämpa en härlig faktor på minst 20% på kondensatorns nominella likspänning. Till exempel bör en kondensator som är klassad för 100V DC inte utsättas för kontinuerliga spänningar över 80V i applikationen. Denna marginal står för spänningstransienter, spikar och långvariga dielektriska slitage, vilket minskar sannolikheten för dielektrisk nedbrytning.
• Temperaturdragning: På liknande sätt bör kondensatorn manövreras vid en temperatur långt under dess maximala nominella temperatur. Att hålla kondensatorns kärntemperatur (som är omgivningstemperatur plus intern uppvärmning från rippelström) minst 10-20 ° C under det maximala betyget kan dramatiskt öka dess operativa livslängd. Som tumregel fördubblas inte för varje 10 ° C -minskning av driftstemperaturen för en filmkondensator ungefär.

Förståelse och implementering Hur man testar a DC Film kondensator för misslyckande är en del av en robust kvalitetssäkringsprocess, men att förhindra misslyckande genom försiktigt deratering är en mycket mer effektiv strategi.

Hantering, lagring och lödrekommendationer

Fysiska hanterings- och monteringsprocesser kan också påverka prestandan hos filmkondensatorer. Följande tillverkarens riktlinjer är av största vikt.

• Mekanisk stress: Undvik att utsätta kondensatorkroppen och särskilt lederna till överdriven böjning eller mekanisk stress. För radiella ledade kondensatorer bör ledningarna böjas inte närmare än ett specifikt avstånd (t.ex. 3-5 mm) från kapslingen för att undvika att skada den inre kontakten.
• Lagringsförhållanden: Filmkondensatorer bör förvaras i en sval, torr miljö. Medan de är mindre hygroskopiska än MLCC: er, är långvarig exponering för hög luftfuktighet fortfarande oönskad. För ytmonterade enheter är det avgörande att följa tillverkarens fuktighetsnivå (MSL) -instruktioner för att förhindra "popcorning" under reflowlödningen.
• Lödprofiler: Fäst strikt till den rekommenderade lödtemperaturen och tidsprofiler som finns i tillverkarens datablad. Överdriven värme under vågen eller återspegling av lödningen kan skada den inre strukturen och smälta plastfilmen dielektrisk, permanent nedbrytning av kondensatorns prestanda.
