Den omfattande guiden till vattenkylda kondensatorer: Förbättra prestanda och livslängd

Förstå grunderna i vattenkylda kondensatorer

Vattenkylda kondensatorer representerar ett kritiskt framsteg i hanteringen av termisk energi inom högeffektiska elektroniska och elektriska system. Till skillnad från deras luftkylda motsvarigheter använder dessa specialiserade komponenter de överlägsna värmeöverföringsegenskaperna för vatten för att sprida överskottsvärme och därmed upprätthålla optimala driftstemperaturer och säkerställa enastående tillförlitlighet och prestanda i krävande applikationer.

Vad är exakt en vattenkyld kondensator?

En vattenkyld kondensator är en passiv elektronisk komponent utformad för att lagra och frigöra elektrisk energi, integrerad med en intern kylmekanism som cirkulerar vatten för att avlägsna värme som genereras under dess drift. Denna design är av största vikt i applikationer där höga krusningsströmmar och snabba laddningscykler genererar betydande termisk belastning, vilket, om de inte är avmarkerade, kan försämra dielektriska material, öka ekvivalent seriemotstånd (ESR) och slutligen leda till för tidigt misslyckande. Kärnprincipen beror på det faktum att vatten har en mycket högre specifik värmekapacitet och värmeledningsförmåga jämfört med luft, vilket gör att den kan absorbera och bära bort värmen mycket mer effektivt.

Konstruktionen involverar vanligtvis ett metalliskt hus, ofta koppar eller aluminium, som innehåller kondensatorelementet (en kombination av elektroder och dielektriska). Detta hus är utformat med en intern labyrint eller kanaler som gör det möjligt för kylvätska att flyta i närheten av värmegenererande delar. Ingångs- och utgångsportar är monterade för anslutning till ett externt kylsystem. Hela samlingen är hermetiskt förseglad för att förhindra läckage av kylvätska i kondensatorelementet eller vice versa. Valet av kylvätska kan variera; Medan avjoniserat vatten är vanligt på grund av dess utmärkta termiska egenskaper och låg elektrisk konduktivitet, används blandningar med glykol eller andra hämmare ibland för att förhindra frysning eller korrosion.

Den kritiska rollen för kylning i kondensatorfunktionen

Värme är den primära fienden för alla kondensatorer. Livslängden för en kondensator är omvänt proportionell mot dess driftstemperatur; För varje 10 ° C stigning över dess nominella temperatur halveras den operativa livslängden. Denna Arrhenius -lag om misslyckanden understryker vikten av effektiv termisk hantering. I vattenkylda kondensatorer räknar det aktiva kylsystemet direkt denna termiska nedbrytning. Genom att hålla kärntemperaturen väl inom säkra gränser kan dessa kondensatorer:

• Upprätthålla högre rippelströmbedömningar utan att härda.
• Håll stabil kapacitans och ESR -värden under en längre period.
• Använd pålitligt i miljöer med hög ambient-temperatur.
• Uppnå en betydligt längre livslängd jämfört med liknande klassade luftkylda enheter.

Detta gör dem nödvändiga i scenarier där misslyckande inte är ett alternativ och där passiva kylmetoder helt enkelt är otillräckliga.

Viktiga fördelar med att implementera vattenkylning i kapacitiva system

Integrationen av vattenkylteknologi i kondensatorer ger en mängd fördelar som direkt översätter till systemnivåförbättringar. Dessa fördelar är mest uttalade i applikationer med hög effektdensitet där utrymmet är begränsat och effektivitet är av största vikt.

Överlägsen termisk hantering och krafttäthet

Den viktigaste fördelen är den dramatiska förbättringen av värmeavledningen. Vattens värmeledningsförmåga är ungefär 25 gånger luften och dess specifika värmekapacitet är ungefär fyra gånger större. Detta innebär att ett vattenkylningssystem kan ta bort samma mängd värme med en mycket mindre volymflödeshastighet och en lägre temperaturökning i kylvätskan själv. Följaktligen, vattenkyld kondensator för inverterare med hög effekt System kan utformas för att vara mer kompakta när man hanterar samma kraft, eller kan hantera betydligt högre effekt i samma formfaktor. Detta leder till en total ökning av kraftdensiteten för hela systemet, en avgörande faktor i modern elektronik som inverterare för förnybar energi och industriella motoriska enheter.

Förbättrad tillförlitlighet och operativ livslängd

Genom att konsekvent upprätthålla lägre driftstemperaturer upplever vattenkylda kondensatorer mindre termisk stress. De elektrokemiska processerna som leder till indunstning av elektrolyt och den gradvisa nedbrytningen av dielektriken bromsas avsevärt. Detta resulterar i en långsammare drift av nyckelparametrar som kapacitans och ESR över tid. Till exempel, där en standardkondensator kan se en 20% -förlust i kapacitans efter 10 000 timmar vid 85 ° C, kan en vattenkyld motsvarande drift vid 55 ° C endast visa en förlust på 5% efter samma varaktighet, effektivt fördubblat eller till och med tredubbla komponentens användbara livslängd och minska den totala äganderätten genom mindre ofta ersättningar.

Att välja rätt vattenkyld kondensator för din applikation

Att välja en lämplig vattenkyld kondensator är en nyanserad process som kräver noggrann övervägande av elektriska, termiska och mekaniska parametrar. Ett misstag i urvalet kan leda till otillräcklig prestanda eller systemfel.

Kritiska elektriska parametrar

De primära elektriska specifikationerna förblir kapacitans (µF), spänningsgradering (VDC) och rippelström (armar). Men med kylning förbättras krusningsströmförmågan kraftigt. Det är viktigt att konsultera tillverkarens datablad för att förstå rippelströmklassificeringen vid olika kylvätskeflödeshastigheter och temperaturer. De Låg ESR -vattenkyld kondensator är särskilt eftertraktad för applikationer som frekvensomvandlare och induktionsuppvärmning, eftersom låg ESR minimerar inneboende värmeproduktion (I²R -förluster), vilket gör kylsystemets jobb enklare och förbättrar den totala effektiviteten. Vidare måste kapacitansvärdet vara stabilt över applikationens avsedda frekvens och temperaturområde.

Termiska och mekaniska överväganden

Det termiska motståndet från kondensatorkärnan till kylvätskan (RTH) är en nyckelfigur. En lägre RTH indikerar en mer effektiv design som överför värme till kylvätskan mer effektivt. Denna parameter är beroende av den inre konstruktionen, material som används och flödeshastigheten för kylvätskan. Den erforderliga flödeshastigheten och tryckfallet över kondensatorn måste vara kompatibel med den befintliga kylsystempumpen. Fysiskt måste anslutningstyperna (gängade portar för slangar) och deras orientering vara kompatibla med systemets layout. Till exempel a Kompakt vattenkyld kondensator för induktionsuppvärmning Måste inte bara ha rätt elektriska specifikationer utan också en formfaktor som passar in i de ofta trånga kvartalen av en induktionsvärmeförsörjning.

Olika industriella applikationer av vattenkylda kondensatorer

De unika fördelarna med vattenkylda kondensatorer gör dem till valet till ett brett spektrum av tunga industrier. Deras förmåga att hantera extrema elektriska spänningar medan de förblir svala understödjer tillförlitligheten för många moderna tekniker.

Kraftelektronik och förnybar energi

På området för förnybar energi konverterar storskalig sol- och vindinverterare DC-kraft till nätkompatibel växelkraft. Denna process involverar höga växlingsfrekvenser och betydande krusningsströmmar i DC-länkkondensatorerna. Här, vattenkyld DC-länkkondensator Enheter distribueras för att säkerställa stabilitet och livslängd. De hanterar de höga krusningsströmmarna medan den integrerade kylningen håller dem vid en stabil temperatur, förhindrar termisk språng och säkerställer decennier av tillförlitlig service med minimalt underhåll, vilket är avgörande för avlägsna och otillgängliga installationer som vindkraftsparker offshore.

Industriella uppvärmning och smältningsprocesser

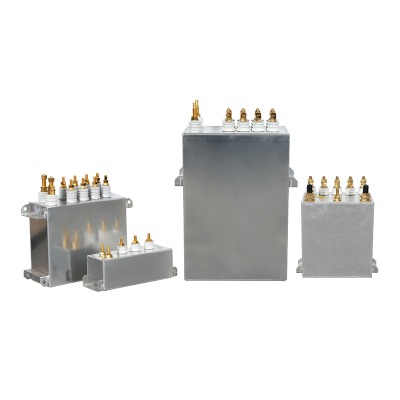

Induktionsuppvärmning och smältningssystem fungerar vid höga frekvenser (från KHz till MHz) och mycket höga effektnivåer (ofta in i megawatt). Tankkondensatorerna som används i dessa systems resonanskretsar utsätts för enorma strömmar och intensiva elektromagnetiska fält. En Industrial vattenkyld kondensator för smältugn är specifikt konstruerad för denna hårda miljö. Dess robusta konstruktion och effektiv kylning förhindrar dielektrisk nedbrytning under extrem elektrisk och termisk stress, vilket möjliggör kontinuerlig drift i gjuterier och metallbearbetningsanläggningar för smältning, smide och värmebehandling.

Medicinsk och vetenskaplig utrustning

Högeffektprogram är inte begränsade till tung industri. Utrustning som Magnetic Resonance Imaging (MRI) maskiner och partikelacceleratorer kräver extremt stabila och kraftfulla elektriska system. Vattenkylda kondensatorer används i gradientförstärkare och RF-förstärkare av sådan utrustning, där deras stabilitet och tillförlitlighet inte är förhandlingsbara för att säkerställa exakta diagnostik och vetenskapliga mätningar.

En jämförande analys: Vattenkylning kontra luftkylning för kondensatorer

För att verkligen uppskatta värdeförslaget för vattenkylda kondensatorer är en direkt jämförelse med traditionella luftkylda metoder nödvändig. Skillnaderna är betydande och påverkar nästan alla aspekter av systemdesign och drift.

Följande tabell beskriver de viktigaste skillnaderna mellan dessa två kylmetoder:

Som tabellen visar handlar valet inte om vilket är allmänt bättre, men som är mer lämpligt för den specifika applikationen. Vattenkylning är det entydiga valet för att driva gränserna för kraft och tillförlitlighet.

Installation, underhåll och systemintegration bästa praxis

Korrekt installation och flitigt underhåll är avgörande för att inse de fulla fördelarna och livslängden hos en vattenkyld kondensator. Att försumma dessa aspekter kan leda till läckor, tilltäppning, korrosion och katastrofalt misslyckande.

Korrekt installationstekniker

Mekanisk montering måste vara säker men bör inte förvränga kondensatorns hus, eftersom det kan stressa svetsar och tätningar. Det är avgörande att följa tillverkarens angivna vridmomentvärden för eventuell monteringshårdvara. VVS -anslutningarna kräver noggrann uppmärksamhet. Använd lämpliga tätningar (t.ex. O-ringar, brickor) och undvik överstridning av beslag, vilket kan skada portarna. Kondensatorn ska placeras så att luft lätt kan rensas från sina inre kanaler under systemfyllning. Helst bör portarna vara orienterade vertikalt uppåt. Kylslingan bör innehålla ett filter för att fånga partiklar som kan täppa till kondensatorns smala inre passager.

Pågående underhåll och övervakning

Ett förebyggande underhållsschema är viktigt. Kylvätskan bör kontrolleras regelbundet för kvalitet, inklusive pH -nivå, elektrisk konduktivitet och närvaron av hämmare. Nedbrytad kylvätska kan leda till inre korrosion och plätering, vilket drastiskt minskar kyleffektiviteten och kan orsaka elektriska shorts. Systemet ska regelbundet spolas och fyllas på med färskt, lämpligt kylvätska (t.ex. avjoniserat vatten med antikorrosionstillsatser). Kontrollera regelbundet alla slangar, klämmor och beslag för tecken på slitage, sprickor eller läckor. Att övervaka temperaturen på kylvätskan som kommer in och lämnar kondensatorn kan ge värdefull diagnostisk information; En stigande delta-T (temperaturskillnad) kan indikera reducerat flöde på grund av tilltäppning eller ett pumpproblem, eller ökad värmeproduktion från själva kondensatorn, vilket signalerar potentiellt förestående fel.

Felsökning Vanliga problem i vattenkylda kondensatorsystem

Även med en perfekt design och installation kan problem uppstå. Att förstå hur man diagnostiserar vanliga problem är nyckeln till att minimera driftstopp.

Identifiera och lösa kylvätskeläckor

En läcka är det mest omedelbara och uppenbara felläget. Om kylvätska upptäcks måste systemet stängas omedelbart för att förhindra skador på elektriska komponenter. Kontrollera visuellt alla externa anslutningar och kondensatorkroppen för källan. Mindre läckor vid beslag kan ofta lösas genom att dra åt anslutningen eller ersätta en tätning. Men om läckan är från själva kondensatorkroppen (en spricka eller misslyckad svets) måste enheten bytas ut. Att använda en trycktestare på kylningsslingan under underhåll kan hjälpa till att identifiera långsamma läckor som inte omedelbart är synliga.

Adressering av minskad kylprestanda

Om kondensatorn kör varmare än vanligt är grundorsaken ofta relaterad till kylsystemet, inte kondensatorn. Kontrollera först kylvätskeflödeshastigheten; Ett igensattfilter, misslyckad pump eller ett luftlås i slingan kan kraftigt minska flödet. Därefter kontrollerar kylvätskekvaliteten; Fouled kylvätska med hög konduktivitet eller biologisk tillväxt kan avsätta skala på inre ytor och fungera som en värmeisolator. Den externa värmeväxlaren (kylaren) bör också inspekteras för att säkerställa att den effektivt avvisar värme till miljön (t.ex. är den inte igensatt med damm). Om alla dessa utesluts kan kondensatorn själv misslyckas och manifesteras som en ökning av motsvarande serie Resistance (ESR), vilket genererar mer värme för samma ström. Att mäta kondensatorns ESR kan bekräfta detta.

Framtiden för kondensatorkylteknologi

Utvecklingen av vattenkylda kondensatorer pågår, drivs av den obevekliga efterfrågan på högre kraft, mindre storlek och större tillförlitlighet. Framtida trender pekar mot integrationen av smarta övervakningsfunktioner direkt i kondensatorenheten. Sensorer för realtidsmätning av inre temperatur, tryck och till och med ESR kan tillhandahålla prediktiva underhållsdata, varna systemkontroller till förestående problem innan de orsakar driftstopp. Vidare kommer forskning om nya dielektriska material med i sig lägre förluster och högre temperaturtolerans att fungera synergistiskt med avancerade kyltekniker för att skapa nästa generation av ultralätte-kraftkapacitiva energilagringslösningar.
